Os surtos são dificilmente observáveis e têm múltiplas consequências sobre equipamentos e processos. Alguns são sérios, com riscos de lesões às pessoas, enquanto que outros afetam apenas os equipamentos.
Os Dispositivos de Proteção contra Surtos – DPS são destinados a proteção dos equipamentos eletroeletrônicos contra os efeitos diretos e indiretos causados pelas descargas atmosféricas. O DPS é projetado para limitar sobretensões transitórias de origem atmosférica e desviar correntes de surto a terra, de modo a limitar a amplitude dessa sobretensão a um valor que não seja perigoso para a instalação elétrica e equipamentos.
Classes de DPS:
- Classe I – destinado à proteção contra sobretensões causadas por descargas atmosféricas diretas, com uma grande capacidade de escoamento, recomendados para instalações em locais de alta exposição à descargas atmosféricas, na entrada da distribuição elétrica das edificações com SPDA. O DPS Classe I é caracterizado por uma onda de corrente 10/350µs.
- Classe II – com uma capacidade de escoamento menor que o do Classe I, recomendados para proteção das instalações elétricas e equipamentos eletroeletrônicos em edificações sem SPDA, mas que podem sofrer os efeitos indiretos das descargas atmosféricas. O DPS Classe II é caracterizado por uma onda de corrente 8/20µs.
- Classe III – eles são destinados a proteção fina dos receptores sensíveis (computadores,...), possuem uma capacidade baixa de escoamento, devem ser instalados a jusante de um DPS Classe II. O DPS Classe I é caracterizado por uma onda de corrente combinada 1,2/50µs e 8/20µs.
Na linha Easy9, temos duas referências que cobre praticamente todos as situações dos efeitos indiretos causados pelas descargas atmosféricas:
- Número de polos: 1P;
- Classe II;
- Intensidade Imáx: 20 e 45kA;
- Versão extraível.

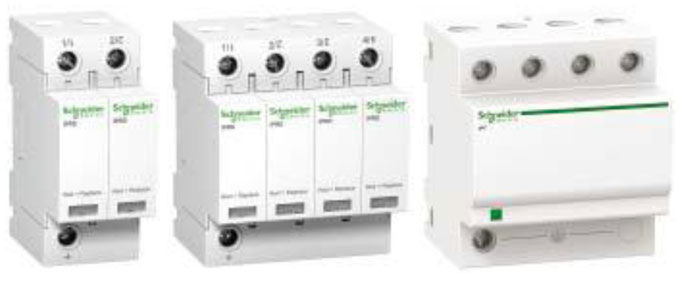

Na linha Acti9 a oferta é mais abrangente:
- Número de polos: 1P, 1P+N, 2P, 3P, 3P+N, 4P;
- Versões fixa e extraível;
- Classe I – Iimp: 25kA e 50kA, com contato de sinalização remota, modelo iPRD Master;
- Classe I+II – Iimp: 12,5kA e 25kA, com contato de sinalização remota, modelos iPRD25r e iPRF 12,5r.
- Classe II – Imáx: 8kA, 20kA, 40kA e 65kA, modelo iPRD, com ou sem contato de sinalização remota e uma oferta com DPS e disjuntor de desconexão integrado, modelo iQuick PRD;
- Redes de sinais – Imáx: 10kA e 18kA, modelos iPRC e iPRI.
Dispositivos de desconexão dos DPS
Um dispositivo de desconexão (disjuntor) é necessário para garantir a segurança da instalação. Cada DPS deve obrigatoriamente ser associado a um dispositivo de desconexão a montante em série.
Este dispositivo assegura:
- continuidade de serviço quando o DPS chegar ao fim de sua vida,
- também permite isolar facilmente o DPS, quando for substituído preventivamente.
Após ter determinado o tipo de DPS adaptado à instalação, é necessário escolher um dispositivo de desconexão (disjuntor) apropriado. A capacidade de interrupção deve ser compatível com a capacidade de interrupção no ponto da instalação e também totalmente coordenado com o DPS. O fabricante deve garantir esta cooordenção e fornecer uma lista de escolha para os quais os testes foram realizados.
Consulte aqui a Webpage DPS da Schneider Electric
