Nova linha de Chaves Rotativas ABB

Publicado: 15 de fevereiro de 2012 Categoria: Artigos de produto

As novas chaves rotativas da ABB, linhas OM, ON e OL, oferecem uma gama completa de chaves pré-configuradas para interrupção, seleção, comutação de instrumentação, comandos em geral e transferências que atendem a maioria das aplicações.

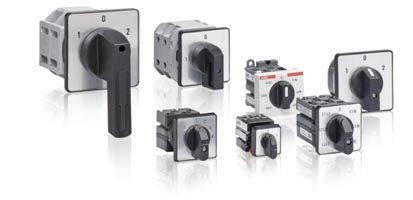

Nova linha de Chaves Rotativas ABB





As chaves rotativas ABB estão de acordo com as Normas IEC/EN 60 947-1, IEC/EN 60 947-3, VDE 0660 parte 107, UL 508 e CSA C 22.2x No 14.



Instalação fácil e rápida



Terminais com parafusos cativos e guias integradas para chave de fenda (disponível para chaves de até 175 A) reduzem o tempo de instalação, além de permitirem a utilização de chaves de fenda motorizadas. Terminais externos podem ser especificados para os tipos OL125 e OL160.



O sistema de câmaras lado a lado (TANDEM) permite o uso de painéis de profundidade reduzida.
Todas as chaves são acompanhadas de manopla preta e frontal prateado com texto padrão.



A fixação na porta do painel pode ser feita de duas maneiras: por encaixe em um furo central de 22,5 mm para chave até 45 A e por parafusos para chave a partir de 25 A.



Além de fixação na porta do painel, é possível fixar a chave pela base, através de trilho DIN ou placa de montagem.



Elevado grau de proteção



Terminais IP20 para chaves de até 175 A eliminam o risco de o usuário tocar em partes energizadas sem adicionar capas protetoras. Isso garante uma operação segura, protegendo o usuário e o equipamento. As chaves rotativas ABB possuem uma ampla variedade de opções de manoplas com elevado grau de proteção. A manopla padrão possui grau de proteção IP65. É possível adquirir manoplas com grau de proteção até IP67 e também IP69K.



Contatos de alta performance



As chaves possuem isolação confiável e posição dos contatos estáveis, com ou sem contatos adiantados (overlapping contacts).


O design especial dos contatos com o sistema de fechamento em alta pressão junto com a construção robusta e bem acabada das câmaras de contatos garantem uma confiabilidade maior na comutação, além de uma longa vida útil.



Devido ao projeto dos contatos, as chaves podem ser utilizadas em baixas tensões (5 V) e baixas correntes (5 mA). Contatos banhados a ouro estão disponíveis mediante solicitação.



As chaves foram desenvolvidas para apresentarem alta confiabilidade em diferentes ambientes e comutarem desde cargas resistivas até cargas altamente indutivas além das categorias em corrente contínua.



Chaves rotativas customizadas



Caso nenhuma das chaves padrão atenda sua necessidade é possível configurar uma chave específica para sua aplicação. Esta configuração pode ser feita de duas maneiras: através do formulário presente na página 28 de nosso catálogo (faça o download no link abaixo) ou pela internet através do configurador Camweb (link abaixo). A especificação de chaves especiais é tão fácil quanto de chaves padrão.



O que pode ser especificado?



Necessidades específicas como gravação de frontais, chaves com bloqueio por cadeado em várias posições, com operação por chave yale, com intertravamento por chave yale, com contatos auxiliares para baixas correntes e com configurações especiais podem ser especificadas com esta ferramenta de configuração.



Também é possível configurar chaves com câmaras duplas e triplas montadas uma ao lado da outra (TANDEM), como também chaves longas com eixo metálico, que podem ser especificadas com até 60 contatos e 12 posições.



Especificação on-line



O configurador Camweb é muito simples de se usar: possibilita uma nova forma de montar chaves especiais, diminuindo o tempo de especificação e o tempo de entrega. A ferramenta guia o usuário com o intuito de impedir soluções incompatíveis/impossíveis, eliminando erros e automaticamente gerando o código da chave.
