Novo Painel de Automação IS2 ABB

Publicado: 17 de abril de 2012 Categoria: Artigos de produto

Sua versatilidade permite diversas opções de montagem

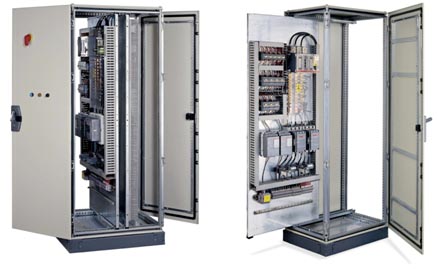

Novo Painel de Automação IS2 ABB





A ABB lança no Brasil o novo painel de automação IS2, possibilitando grande flexibilidade em diversas combinações, onde suas características permitem obter soluções padronizadas ou personalizadas, através de kits de montagem.



Entre suas diversas aplicações, como partidas de motores com inversores de frequencia, sofstarters, PLCs, CCM fixo, Datacenters, entre outros, temos o rack 19” e o painel de automação com placa de montagem inteiriça (com encaixe lateral ou frontal).

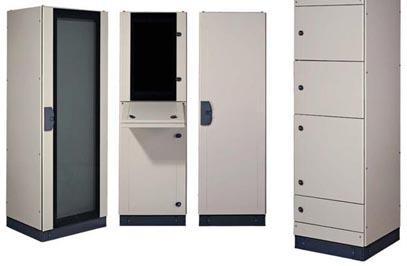

A versatilidade do painel IS2 possibilita diversas opções de montagem:




- Flange para entrada de cabos deslizante (duas tampas que se ajustam aos cabos de entrada), inteiriça ou modular;

- Porta de chapa ou vidro;


- Possibilidade de montagem de porta nos quatro lados com uma abertura de 120 graus;


- Frame de montagem para rack 19” fixo ou giratório, centrado, descentrado, total ou parcial;

- Inclusão de ventilação, climatização e iluminação interna.



Conformidade com as normas:



- IEC EN60439-1 Conjuntos de manobra e controle de baixa tensão;

- IEC 62208 “Invólucros vazios destinados a conjuntos de manobra e controle de baixa tensão“;

- IEC 60529 “Graus de proteção para invólucros de equipamentos elétricos”;

- IEEE 693-2005 Prática recomendada pela IEEE para abalos sísmicos em subestações.



Dimensões:


Altura (mm): 1800 - 2000 – 2200
Largura (mm): 400 - 600 - 800 - 1000 - 1200 - 1600
Profundidade (mm): 400 - 500 - 600 - 800 - 1000



Características Técnicas:

Tensão de serviço Ue até 690 V
Tensão de isolamento Ui até 1000V
Frequência 50-60 Hz
Tensão de impulso Uimp 1000 V
Corrente In até 1600A
Corrente de curto-circuito de curta duração Icw até 65kA
Corrente de curto-circuito de pico Ipk até 143kA
Grau de proteção IP 65
Grau de resistência mecânica IK10 porta de chapa, IK09 porta de vidro
Cor da Estrutura Cinza RAL 7035



Mais informações no link abaixo:



http://www05.abb.com/global/scot/scot209.nsf/veritydisplay/b4c42c8ddb8af979c125796e0057af9b/$file/1STC804013D0202.pdf
