VITAL é um novo conceito para segurança industrial que permite instalar facilmente vários componentes diferentes no mesmo circuito de segurança, interligados em série, atingindo a categoria de segurança 4
Exigências da norma NR-12 de acordo EN 954-1 e EN ISO 13849-1:
12.39. Os sistemas de segurança devem ser selecionados e instalados de modo a atender aos seguintes requisitos:
a) ter categoria de segurança conforme prévia análise de riscos prevista nas normas técnicas oficiais vigentes;
b) estar sob a responsabilidade técnica de profissional legalmente habilitado;
c) possuir conformidade técnica com o sistema de comando a que são integrados;
d) instalação de modo que não possam ser neutralizados ou burlados;
e) manterem-se sob vigilância automática, ou seja, monitoramento, de acordo com a categoria de segurança requerida, exceto para dispositivos de segurança exclusivamente mecânicos; e
f) paralisação dos movimentos perigosos e demais riscos quando ocorrerem falhas ou situações anormais de trabalho.
12.42. Para fins de aplicação desta Norma, consideram-se dispositivos de segurança os componentes que, por si só ou interligados ou associados a proteções, reduzam os riscos de acidentes e de outros agravos à saúde, sendo classificados em:
a) comandos elétricos ou interfaces de segurança: dispositivos responsáveis por realizar o monitoramento, que
verificam a interligação, posição e funcionamento de outros dispositivos do sistema e impedem a ocorrência de falha que provoque a perda da função de segurança, como relés de segurança, controladores configuráveis de segurança e controlador lógico programável - CLP de segurança.
Sistema VITAL

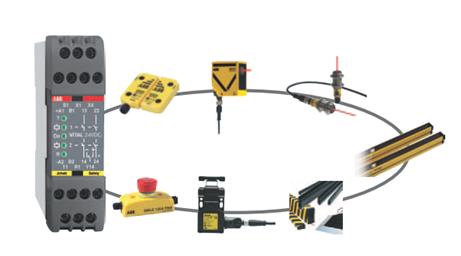

É um novo conceito para segurança industrial que permite instalar facilmente vários componentes diferentes no mesmo circuito de segurança, interligados em série, atingindo a categoria de segurança 4. Possui apenas 22,5 mm de largura, é um módulo de segurança eletrônica que supervisiona diferentes componentes de segurança através de sinais dinâmicos.
Possui:
- função manual ou automática opcional
- reset supervisionado
- saídas de segurança
- dupla saída de informação para indicação de reposição e informações para um CLP
- terminais destacáveis para simplificar a resolução de problemas e a substituição do módulo
Com o sistema VITAL é possível interligar num mesmo módulo até 30 equipamentos, garantindo o mais alto nível de segurança e, reduzindo, assim, custos, tempo de montagem e comissionamento dos sistemas.
Funcionamento do sistema:
VITAL é um controlador de segurança, não deve ser encarado como um relé convencional.
O sinal dinâmico é transmitido ao equipamento de segurança (chaves, botões, etc) que recebe o sinal e inverte enviando ao próximo equipamento, caso haja uma interrupção neste sinal as saídas são instantaneamente abertas.
O diferencial está no tipo do sinal enviado aos equipamentos, trata-se de um sinal pulsado que é testado pelo VITAL mais 200 vezes por segundo, falhas e curto-circuitos no sistema são detectados em poucos milissegundos.
Caso ocorra um curto-circuito entre os sinais, as saídas também serão abertas.
Se um dos dispositivos falhar, a inversão não será feita e automaticamente o sistema VITAL irá detectar a falha, atendendo a exigência da categoria 4:
- Quando falhas surgirem, a função de segurança sempre é assegurada.
- Serão descobertas faltas a tempo para não perder a função de segurança (s).
Os sistema é composto por 2 cabos, onde 1 receberá o sinal e o segundo enviará o sinal invertido, o sinal que chega ao equipamento nunca é o mesmo que sai.
Caso um equipamento seja retirado do sistema, o VITAL também irá detectar que uma dar inversões não foi feita, isso é específicado pelo terminal S1, para número ímpar de equipamentos ou pares.
Todo o sistema foi desenvolvido para evitar burla, caso um sinal 24VDC convencional seja conectado ao sistema, o controlador VITAL irá detectar instantaneamente a falha, já que o sinal dinâmico trabalha em uma frequência diferente.
Outro diferencial, os equipamentos possuem Leds que indicam onde ocorreu a falha, sinalizando com a luz vermelha. Os demais dispositivos antes da falha permanecem com os leds com luz verde, e os demais após a falha estarão com os leds piscando com luz vermelha e verde.
Com todos estas proteções o sistema VITAL atende a especificação da norma que exige que todas as falhas sejam detectadas a tempo de não perder a função de segurança.

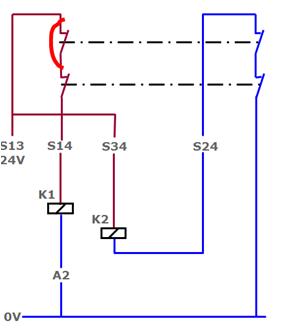

No sistema convencional utilizando relés de segurança quando conectamos equipamentos em série, uma falha pode não ser detectada, exemplo:
O contato da primeira chave está colado, ou foi burlado, o acionamento através do segundo dispositivo não irá detectar a falha.
No sistema VITAL esse tipo de falha é sempre detectada, já que o sistema verifica individualmente o estado de cada contato através do sinal dinâmico.
Considerações finais:
O sistema VITAL atende as normas de segurança para aplicações Categoria 4 ou Ple (EN954-1 e EN ISO 13849-1), que exige que todas as falhas sejam detectadas a tempo, conforme explanado o sistema monitora todos os equipamentos garantindo que não ocorra a burla do sistema, ou falha nos equipamentos. Foi testado e certificado para esta categoria de acordo com as exigências das normas citadas.
Para mais informações acesse o catálogo em português: Catálogo Linha Safety ABB ou acesse a nossa página em www.abb.com.br/baixatensao
