A busca pela integração dos procedimentos relacionados a questões de produtividade, redução de custo, competitividade, segurança nas instalações elétricas, e melhorias técnicas contínuas implica em um maior controle de todas as etapas relacionadas aos processos de um sistema elétrico, da modernização de equipamentos, manutenção, operação, spare parts e nas intervenções pós-operação.
Diante disso, a prevenção eficaz de falha no sistema elétrico pode fazer a diferença quanto à possibilidade ou não de uma empresa conseguir manter a sua competitividade a longo prazo. A ABB, alinhada a esta tendência, desenvolveu o software de diagnóstico LEAP (Life Expectancy Analysis Program).
O objetivo do LEAP é proporcionar ao cliente um diagnóstico completo, através de um relatório, que mostre a vida útil do dispositivo antes e após a intervenção do engenheiro de manutenção ABB, com sugestões e recomendaçoes muito importantes sobre as ações futuras de manutenção para o dispositivo.
Este artigo tem o objetivo de contribuir para o avanço no conhecimento de ferramentas voltadas ao segmento de manutenção, seja preventiva, preditiva ou corretiva, bem como destacar a atuação da ABB neste mercado.
Abrangência do Programa Leap
O programa de diagnóstico LEAP permite monitorar através dos anos a condição de uso do disjuntor, identificando o risco de problemas com relação às condições de trabalho e tipologia de manutenção realizadas.
Durante cada intervenção de manutenção preventiva programada, o engenheiro ou técnico da ABB realiza o levantamento de informações importantes para cada disjuntor Novo Emax equipado com relé de proteção da nova geração PR 121X.
No período entre duas intervenções de manutenção preventiva, o cliente pode realizar uma pesquisa LEAP (recomendada uma vez por trimestre), a fim de controlar com maior frequência a integridade e a confiabilidade de sua base instalada, utilizando como ferramenta de apoio para coleta de dados os dispositivos ABB Módulo BT030-USB ou o dispositivo Ekip Conect.
Para a análise eficaz do programa LEAP é indispensável a citação das características ambientais do local de instalação e de trabalho do disjuntor e aquisição de dados importantes armazenados na unidade de proteção (relé).

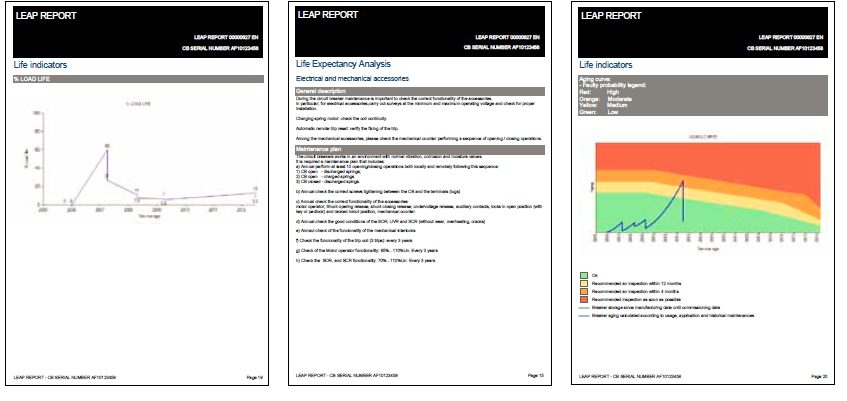

As informações coletadas são transferidas para o servidor da ABB, sendo que a partir da coleta dos dados, um relatório é emitido contendo, entre outras informações, o conteúdo a seguir:

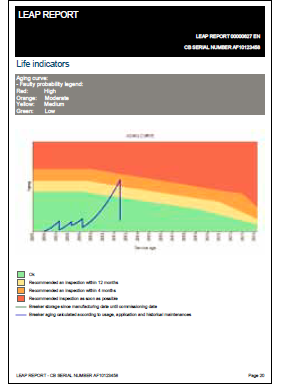

Cada cor representa a probabilidade de risco de falha para o disjuntor
• Características do disjuntor , aplicação, condições ambientais e de trabalho
• Descrição dos principais componentes do disjuntor submetidos à manutenção
• Lista das intervenções realizadas em cada componente crítico, incluindo peças substituídas
• Ações de manutenção sugeridas para o futuro
• Recomendações sobre a frequência de manutenção e intervenções
• 2 curvas que representam, respectivamente, a condição elétrica e mecânica, empo estimado de vida no momento e após a manutenção
• O último gráfico mostra o risco e falha do disjuntor no que se refere às condições reais de trabalho.
As quatro zonas coloridas têm tamanhos diferentes de acordo com as aplicações, o ambiente e as condições de utilização.
SOBRE OS BENEFíCIOS DA APLICAÇÃO DO PROGRAMA
Integrado ao programa de manutenção preventiva, a análise LEAP proporciona muitos benefícios, incluindo:
- Permite a aquisição de informações necessárias para um reposicionamento oportuno da curva do ciclo de vida dispositivo;
- Auxilia a implantação/revisão do plano de manutenção para os disjuntores de baixa tensão;
- Reduz significativamente o risco de falhas;
- Garante elevados níveis de eficiência e confiabilidade do sistema elétrico;
- Reduz os custos de manutenção seja direto, emergência;
- Custos indiretos devido à perda de produção (aumentando o valor do período médio entre falhas (MTBF);
- Permite reduzir o tempo de inatividade não planejado devido à uma falha que poderia ser prevista;
- Garante um elevado nível de segurança;
- Garante o nível de desempenho original;
- Suporte durante todas as fases do ciclo de vida do produto;
- Competência profissional garantida pela ABB;
- Diagnóstico detalhado e objetivo em termos de vida útil do disjuntor;
- Tempo recomendado entre as atividades de manutenção, de acordo com as necessidades reais do dispositivo;
- Relatório detalhado, transparente e abrangente;
OS QUATRO TIPOS DO PROGRAMA E SUAS APLICAÇÕES
LEAP Easy AUDIT
O cliente, após um registro online fácil (Formulário de Auditoria Fácil LEAP do website: auditoria fácil LEAP) recebe um ID de usuário e uma senha para acessar uma seção especial online da ferramenta LEAP. O cliente insere algumas informações sobre o disjuntor (ou seja, número de operações, sua aplicação e condições ambientais, etc.) O resultado é uma análise da saúde do disjuntor enviada por e-mail. O relatório é desenvolvido em uma base puramente teórica e estatística, a fim de se obter uma estimativa de saúde do disjuntor e destacar o potencial da ferramenta LEAP.
LEAP AUDIT
Depois de um rápido registo online (LEAP), um representante de vendas de manutenção da ABB irá visitar o site do cliente para realizar pesquisas e obter uma análise mais precisa LEAP. Usando os dados de relé (com Ekip Connect SW) e alguns dados adquiridos manualmente sobre as condições ambientais e de funcionamento do aplicativo e disjuntor, é possível apresentar um relatório detalhado com a análise LEAP. O cliente recebe o relatório por e-mail, com as condições do disjuntor, bem como a lista das próximas atividades de manutenção recomendadas a serem realizadas.
ANÁLISE AUTÔNOMA DE EXPECTATIVA DE VIDA ÚTIL (LEAP) - LEAP Stand Alone
O cliente subscreve a uma única análise sobre o disjuntor. O engenheiro de manutenção de campo da ABB realiza uma atividade de manutenção no site do cliente. O cliente recebe um relatório completo com todas as informações sobre as condições de instalação e lista de atividades de manutenção realizadas. A curva de envelhecimento, que está incluída em todos os relatórios LEAP, mostra o status do disjuntor, pré e pós-intervenção. O relatório também contém uma lista de ações de manutenção futuras recomendadas.
PMP + LEAP
O cliente assina um contrato de manutenção de vários anos com a ABB. O engenheiro de manutenção de campo da ABB realiza a manutenção de acordo com o programa de manutenção preventiva (duas manutenções ordinárias e uma manutenção extraordinária), mas com a frequência sugerida pela análise LEAP. Se as condições ambientais mudarem (ou seja: a temperatura do quadro de distribuição for reduzida devido a um ar condicionado adicionado), é possível que até a frequência de manutenção possa mudar como consequência disto. A representação gráfica mostra como cada uma das atividades de manutenção melhorou a vida útil do disjuntor ao longo do tempo.
Autor: Francisco França, engenheiro especialista divisão Service ABB Brasil
