Linha CM-P – Relés de Monitoramento Trifásicos da ABB A disponibilidade de instalações elétricas e a produção just-in-time são de grande importância e se tornaram um fator crucial para o sucesso.

O monitoramento dessas instalações também é importante e pode ser implementado com facilidade, tornando equipamentos e instalações mais seguros e mais eficazes.

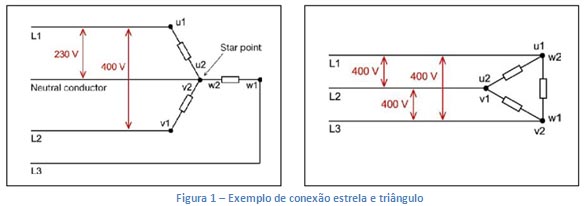

Sistemas trifásicos são usados para transportar a energia elétrica. Os sistemas de conexão mais comuns são os trifásicos Estrela (Y) e Triângulo (Δ). Na ligação em estrela, as três fases do sistema trifásico estão interligadas no centro da estrela, que também está conectada ao neutro. Este projeto permite dois diferentes níveis de tensão: fase-fase e fase-neutro. Em ligação delta, as três fases do sistema estão ligadas em série e temos somente a tensão fase-fase.
As sobretensões causam superaquecimento nas cargas conectadas. Elas podem danificar ou mesmo destruir as cargas conectadas à rede, caso não sejam rapidamente identificadas e desligadas.
As subtensões também são perigosas, pois podem causar cenários imprevistos e indefinidos de funcionamento da instalação.
Só um acompanhamento confiável e contínuo do fornecimento trifásico pode garantir um funcionamento sem problemas e eficiente de motores, máquinas e equipamentos.

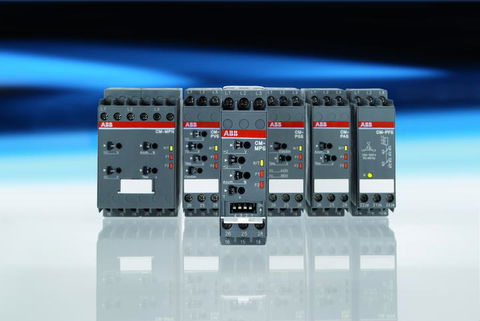

A ABB oferece agora uma gama abrangente de relés de 22,5mm ou 45mm, dentro da linha CM-P, para proteção de equipamentos sensíveis contra sobretensões e subtensões trifásicas. Além de monitorarem também falta e sequência incorreta de fases e assimetria entre fases.
A gama de produtos estende-se desde relés com função única para monitorar os parâmetros individuais (falta de fase, sequência de fase, etc), até relés multifuncionais para proteção completa do sistema trifásico, como os relés CM-PVS e CM-MPS. Eles monitoram todos os parâmetros de fase, incluindo: sequência de fase, falta de fase, sobretensão e subtensão, além de assimetria (CM-MPS) de fase.
Características e funções da linha de relés de monitoramento CM-P
• Falta de fase
• Sequência de fase
• Sobre e subtensão (fixa ou ajustável)
• Assimetria entre fases (ajustável)
• Temporização nos contatos
• Ampla faixa de operação
• Sem alimentação auxiliar
• Contatos de saída 1NA, 1NAF ou 2NAF
• LED para indicação de status
• Com ou sem monitoramento de neutro
