Relés de Impulso ABB

Publicado: 30 de outubro de 2011 Categoria: Artigos de produto

Soluções para comando de circuitos de iluminação

Relés de Impulso ABB





Os telerruptores (relés de impulso) são utilizados, tipicamente, para o comando de lâmpadas de vários pontos diferentes. Permitem o chaveamento dos contatos para cada impulso enviado para a bobina, usando um botão NA (normalmente aberto).

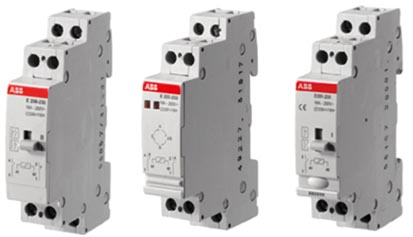

A linha E250 da ABB de telerruptores está disponível em várias versões, de acordo com a tensão de comando da bobina e da posição dos contatos que podem ser de 16 ou 32A. Os acessórios são comuns para toda a linha, como o módulo de comando centralizado E257-CM, que permite o controle de um grupo de telerruptores com um único botão.



O módulo de compensação E250-CP deve ser utilizado quando o botão de comando utilizado no acionamento dos telerruptores for iluminado, a corrente que passa pela lâmpada do botão pode causar uma ativação indesejada. Para evitar isto, existe o módulo de compensação E250-CP, instalado em paralelo com a bobina.








Acessórios


E 257CM - Módulo de controle centralizado
Quando ligado aos relés das linhas E251 e E252, permite controlar à distância o telerruptor.



E 250CP - Módulo de compensação
Evita o acionamento indesejado dos telerruptores quando controlados por botões iluminados. Este módulo é instalado em paralelo com a bobina.



E 250GM - Módulo grupo (ou multi-nível)
Permite o controle centralizado de um conjunto de telerruptores.



E 250H - Contatos auxiliares para indicação de status do telerruptor
Os contatos são montados na lateral esquerda do telerruptor.



O módulo de grupos (ou multi-nível) E250-GM permite combinar vários grupos de telerruptores.

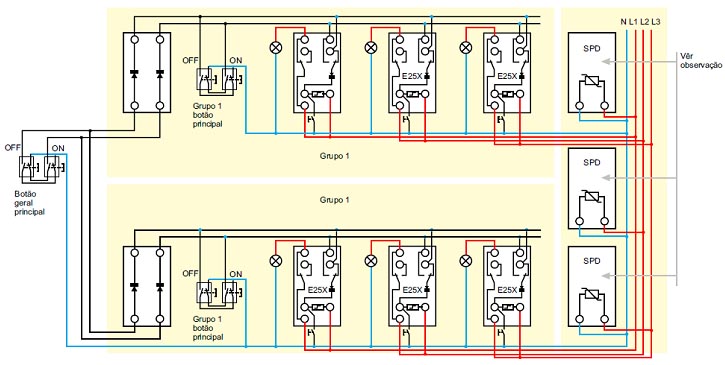

Controle de grupo centralizado: diagrama de ligação para E250 GM






A linha E250 é a solução ideal para otimização de circuitos de iluminação para diversas aplicações.


Saiba mais em www.abb.com.br/lowvoltage.
