Complementando a linha de disjuntores caixa moldada Formula, a ABB disponibiliza o novo sistema de barramento para distribuição Formula Link .

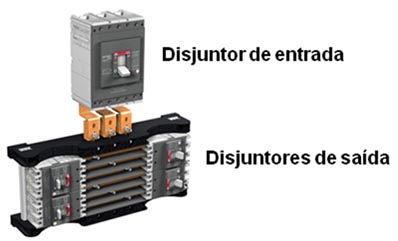

O sistema de distribuição “Formula Link” permite dividir o circuito principal em diferentes saídas. A solução consiste em um disjuntor principal [ disjuntor de entrada ] para proteger todo o sistema, e disjuntores [ disjuntores de saída ] para proteger o circuito das cargas (usuários).
Desenvolvido para usuários que buscam soluções de fácil montagem, devidamente projetadas e testadas de acordo com a Norma IEC 60439-2.
Opções de composição do sistema
No Formula link, utiliza-se um disjuntor de entrada. Já a quantidade dos disjuntores de saída varia de acordo com o número de polos dos disjuntores.
− Disjuntor de entrada: Formula A2 ou A3 ou T6 até 800A, todos de 3 polos
− Disjuntores de saída: Formula A1 e A2, de 1, 2 ou 3 polos até 250A
Conexões
- Conjunto para as conexões de entrada (disjuntor principal);
- Conjunto para as conexões de saída.

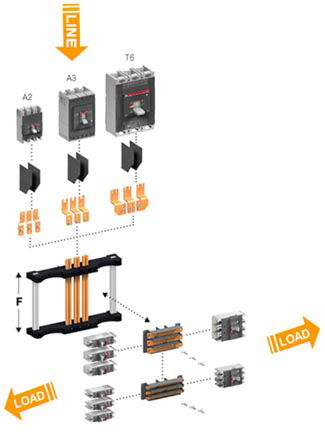

Sistema desenvolvido para:
- Disjuntor de entrada;
- Conexões de entrada;
- Disjuntores de saída;
- Conexões de saída;
- Estrutura ‘FORMULA Link’ (chassi).
A estrutura é disponível em diversos tamanhos, até 78 polos, para permitir a montagem de diferentes tipos de combinação entre os disjuntores de saída.
O novo sistema Formula Link atende às mais diversas aplicações para o setor civil e terciário, como painéis para distribuição, controle de iluminação, entre outros.
Através da linha de produtos de baixa tensão, a ABB garante a proteção e controle dos sistemas elétricos, atendendo a todas as necessidades para os mais diversos segmentos. Saiba mais em www.abb.com.br/lowvoltage.
